Checklist NR-11 de ponte rolante, conferido com o movimento da ponte.
O operador faz o checklist no celular. Um módulo instalado no painel da ponte percebe quando os motores ligam, e a coluna luminosa na cabine e o painel do supervisor mostram se a ponte está liberada.
O que falta no checklist de hoje
Em papel ou em aplicativo, o checklist fica registrado, mas não está ligado à ponte. Para saber se uma ponte está operando sem checklist válido, alguém precisa abrir o sistema e conferir, ponte por ponte. Na cabine e no piso, nada mostra se a ponte está liberada.
Experimente o sistema
Uma planta de demonstração com pontes, operadores e alertas fictícios, funcionando como na fábrica.
- Entre como supervisor, operador ou manutenção.
- Movimente uma ponte e veja o painel acender o alerta.
- Registre o checklist no celular e veja a cor mudar.
Como funciona

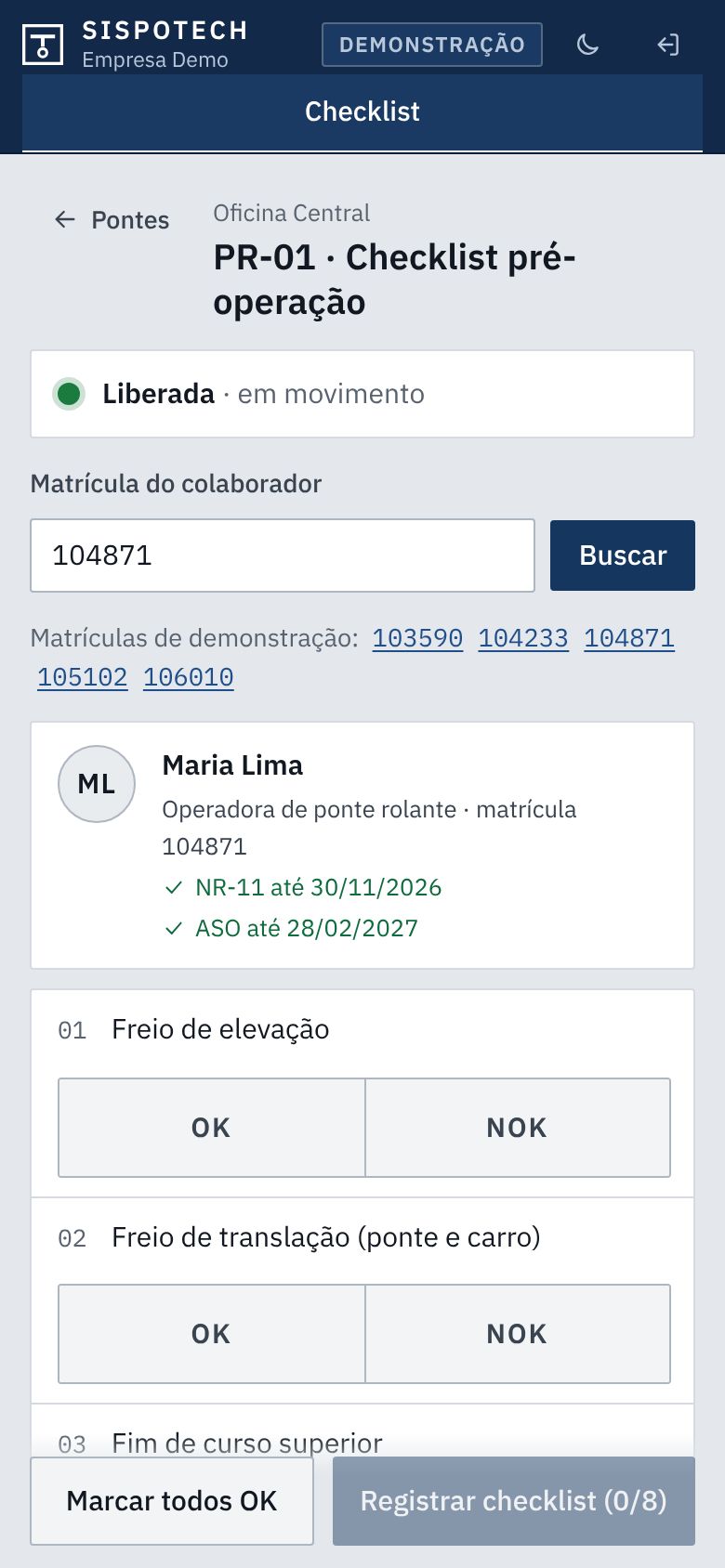

Checklist no celular
O operador digita a matrícula, e o sistema confere a NR-11 e o ASO antes de aceitar o registro.
Leitura dos motores
O módulo lê os contatos auxiliares de elevação, carro, translação, tenaz e cabine.
Decisão da cor
O sistema cruza o checklist com o movimento da ponte e define a cor da luz.

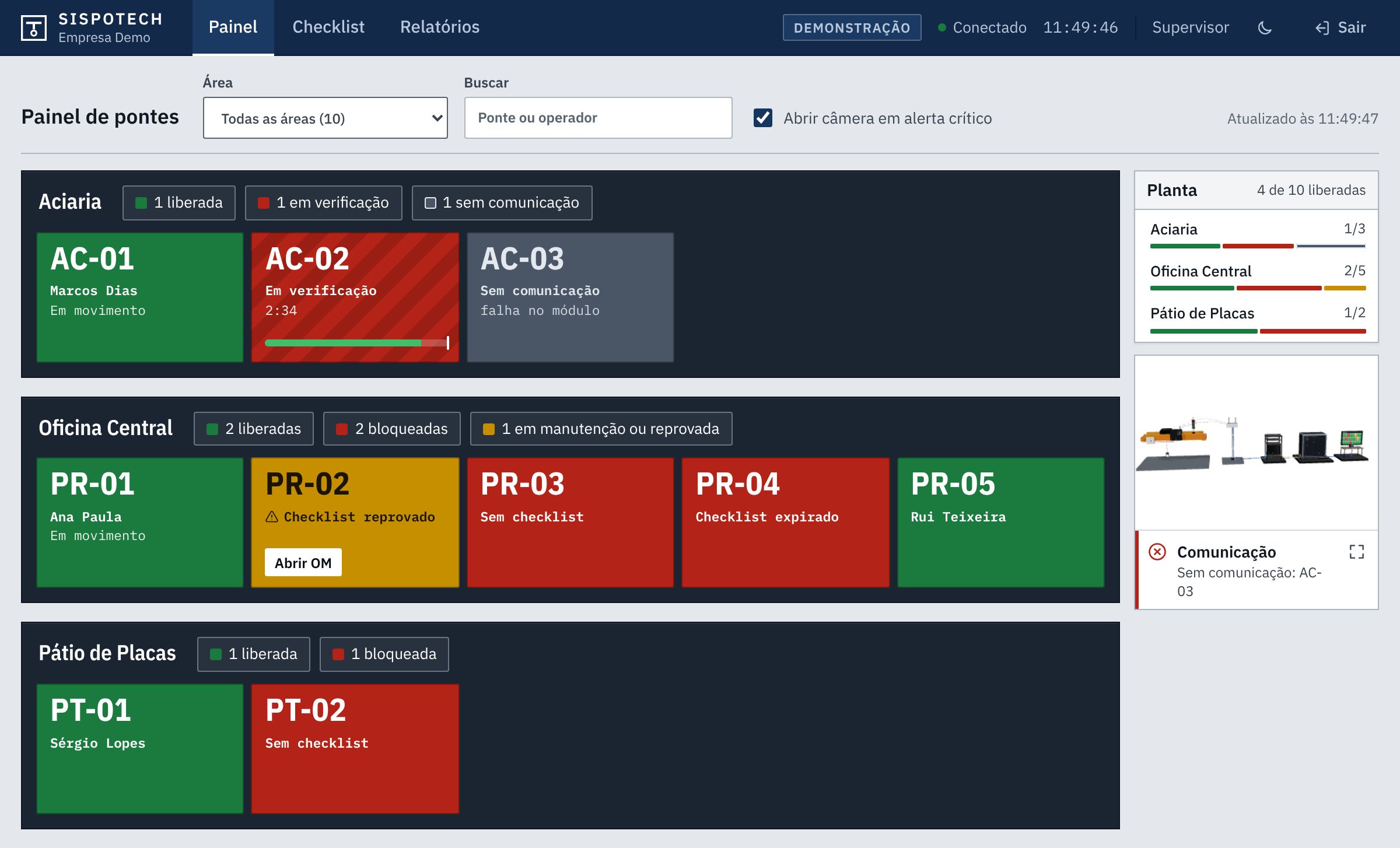

Cabine e painel
A coluna luminosa e o painel do supervisor mostram a mesma cor, ao vivo.

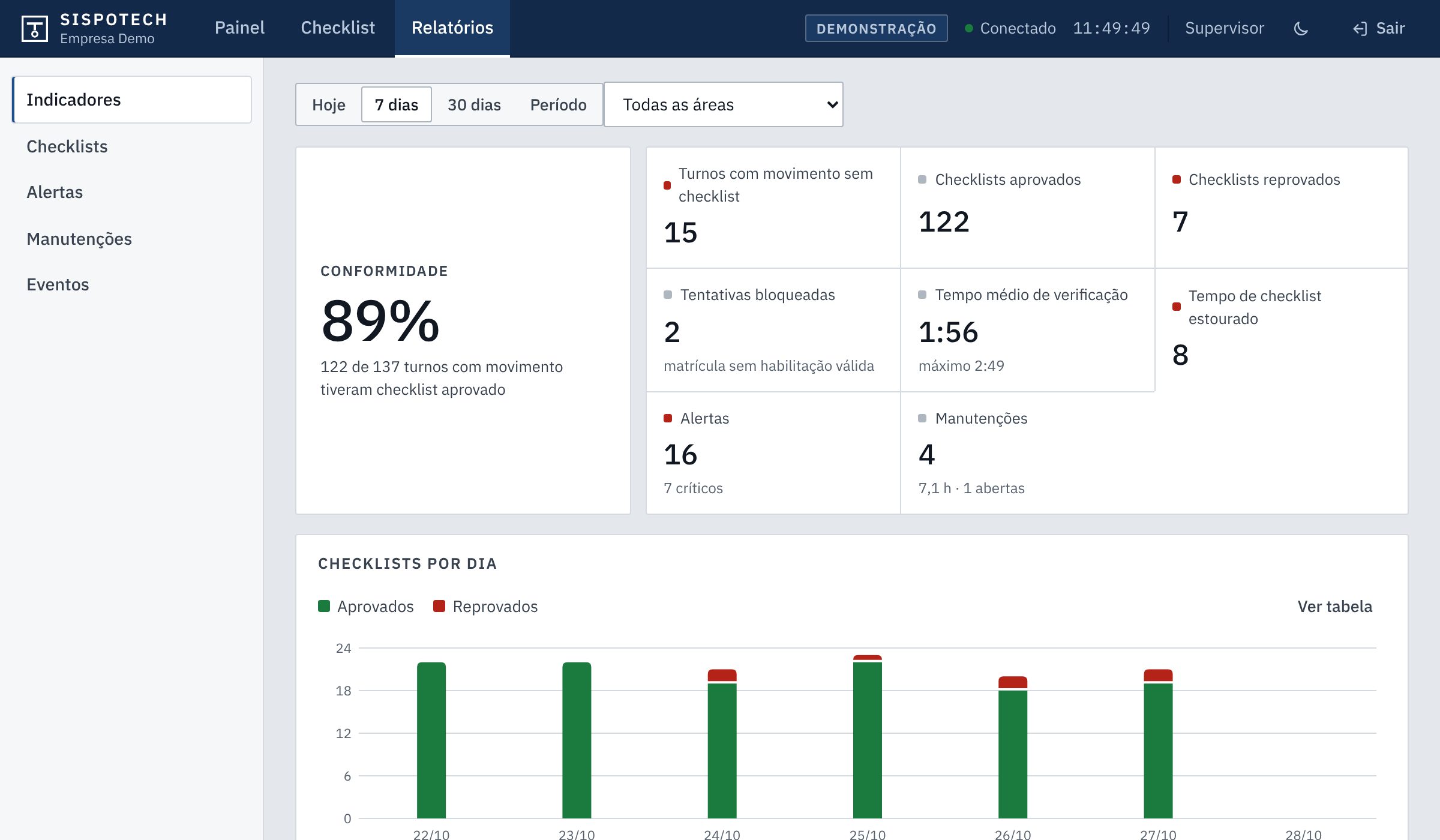

Relatórios para a gestão
Conformidade por período, área e ponte, checklists aprovados e reprovados, tentativas bloqueadas e tempo de checklist. Tudo sai em planilha.
Imagens do sistema em modo de demonstração, com nomes e pontes fictícios.
O que cada cor quer dizer
- Verde Checklist aprovado e válido neste turno.
- Amarela Checklist reprovado ou ponte em manutenção. Não é para operar.
- Vermelha Falta o checklist, ele expirou na troca de turno ou a manutenção acabou de terminar.
Amarela ou vermelha piscando quer dizer que a ponte está se movendo nessa condição, e o supervisor recebe o alerta na hora. Verde piscando quer dizer que o módulo está sem comunicação, em modo seguro.
Segurança da instalação
Só lê e sinaliza
O módulo não comanda nem trava a ponte. Ele lê os contatos auxiliares dos motores e acende a coluna luminosa.
Ligação protegida
Usa os 24 Vcc do painel, com fusível próprio. Se o módulo falhar, a ponte continua funcionando como antes.
Queda de comunicação
Sem comunicação, o módulo entra em modo seguro (verde piscando), e o painel mostra a ponte sem informação e avisa o supervisor.
Histórico gravado
Checklists, alertas e manutenções ficam gravados com data, hora e matrícula e não podem ser alterados.
Ficha técnica
| Alimentação | 24 Vcc do próprio painel da ponte, com proteção própria |
|---|---|
| Entradas | 5 entradas isoladas, uma por movimento: elevação, carro, translação, tenaz e cabine |
| Ligação | Nos contatos auxiliares que o painel já tem, sem sensor novo na ponte |
| Saídas | Coluna luminosa de 3 cores: verde, amarela e vermelha |
| Caixa | IP65, para ambiente industrial |
| Rede | Wi-Fi da planta, inclusive redes corporativas |
| Comunicação | Criptografada |
| Sem comunicação | Entra em modo seguro, e o painel avisa o supervisor |
| Na planta | Um servidor local pequeno, numa máquina virtual cedida pelo TI |
|---|---|
| Internet fora | As leituras ficam guardadas na planta e são enviadas quando a conexão volta |
| Dados | Banco de dados com servidores no Brasil |
| Acesso | Navegador no computador e no celular, sem instalar programa |
| Usuários | Por convite, com perfis de operador, supervisor, manutenção, consulta e administrador |
| Dados de cada empresa | Separados: uma empresa não vê os dados de outra |
| Outro checklist | Recebe checklists de outro aplicativo da empresa, como um app do Power Apps |
| Relatórios | Conformidade, checklists, alertas, manutenções e eventos, exportados em planilha |
Quem usa e para quê
Operador
- Checklist no celular
- Matrícula conferida na hora
- Libera a ponte depois da manutenção
Supervisor
- Todas as pontes numa tela, ao vivo
- Alerta quando uma ponte se move sem liberação
- Coloca e tira a ponte de manutenção
Manutenção
- Vê o item reprovado no checklist
- Registra o número da ordem de manutenção
- Encerra a manutenção pelo painel ou pela tela de checklist
Gestão e segurança
- Conformidade por área e por ponte
- Tempo de checklist e tentativas bloqueadas
- Relatórios em planilha para auditoria
Para pontes rolantes de qualquer área
Cabine ou controle remoto, de qualquer fabricante. O módulo só observa quais motores estão ligados.
- Aciaria
- Laminação
- Pátio de placas
- Pátio de bobinas
- Oficina de manutenção
- Expedição
- Almoxarifado
- Porto e carregamento
Como é um piloto
Escolhida pela manutenção e pela segurança da planta.
Para instalar: o eletricista da planta liga o módulo e a coluna luminosa no painel da ponte.
De operação normal, com relatório semanal e reunião de acompanhamento.
Quem faz a SispoTech
“Quando entendi como funciona o checklist de uma ponte rolante, uma coisa me inquietou: ele é preenchido, assinado e arquivado, e a ponte continua sem saber de nada. A SispoTech nasceu dessa inquietação. Junto com meu sócio, transformei a ideia num sistema que qualquer operador entende em segundos: verde pode operar, amarelo não, vermelho falta checklist. Ver essa ideia virar um sistema de verdade, pensado para que cada operador volte para casa em segurança, me enche de orgulho. Sou muito feliz de fazer parte desta história desde o começo.”
Fale conosco
Para combinar um piloto ou uma apresentação na sua planta, fale com a Thais.
